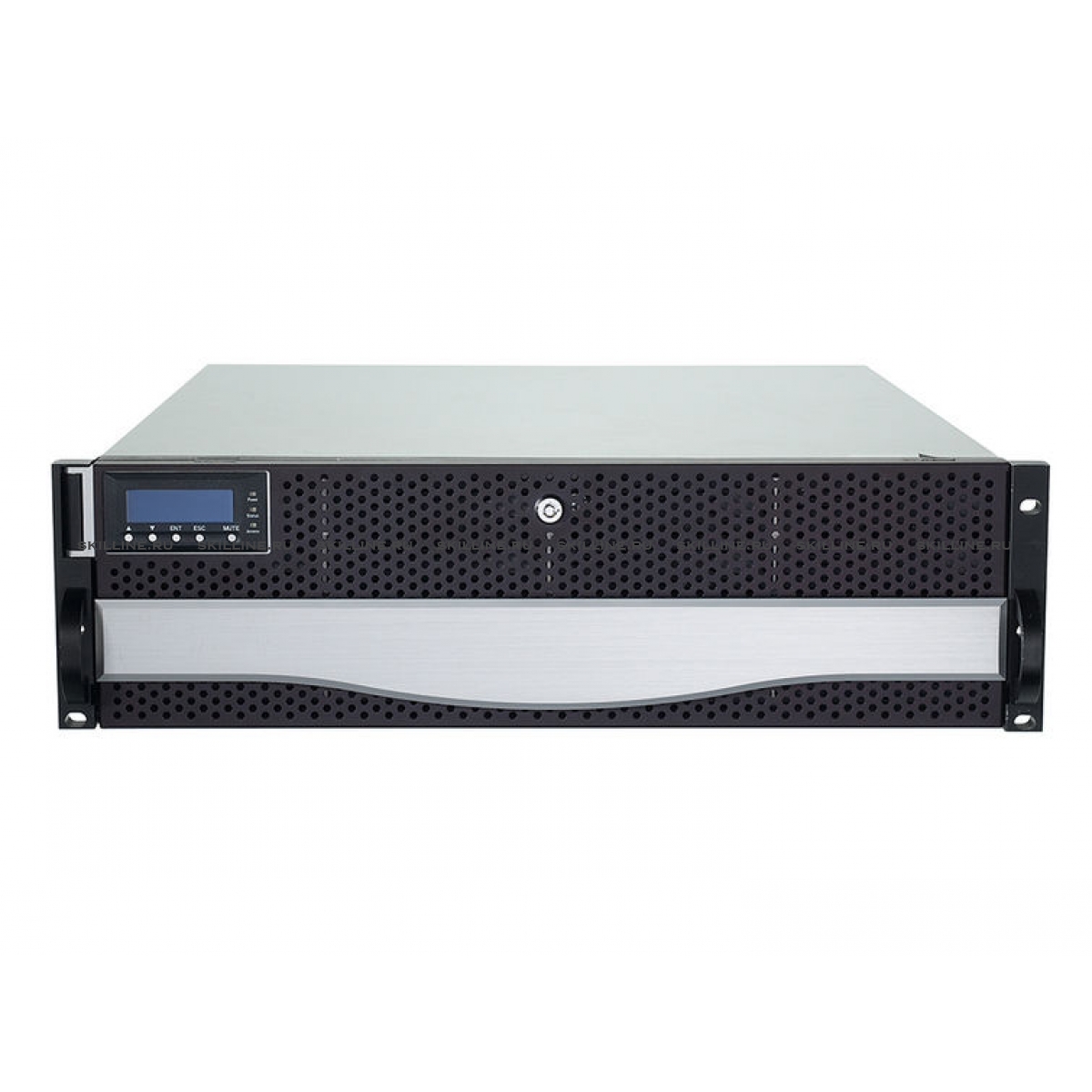

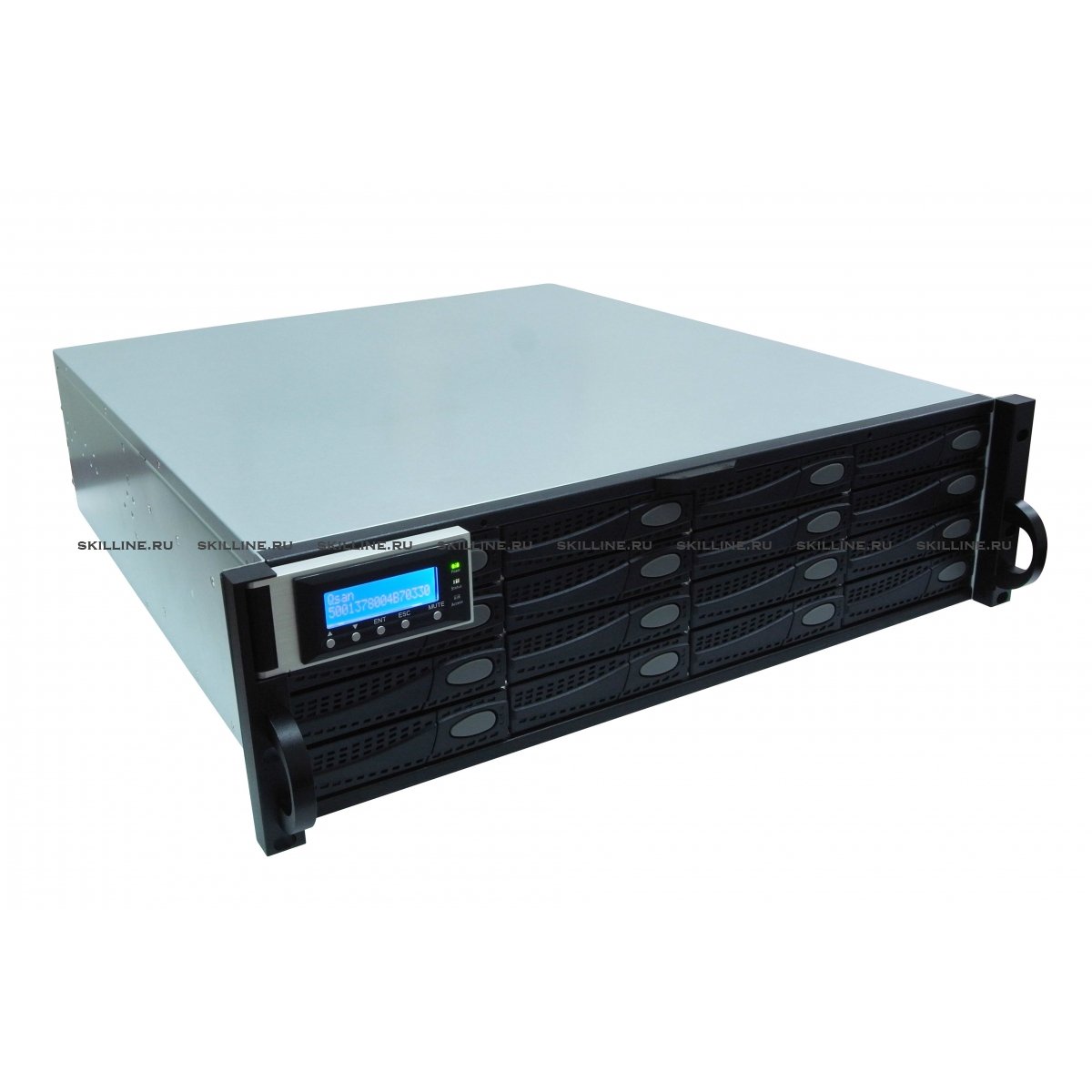

СХД Qsan F630Q-S316 (F630Q-S316)

Система хранения данных Qsan F630Q-S316


Не нашли то, что искали?

Оставьте запрос и наши менеджеры подберут нужную модель!


Аппаратное обеспечение
RAID контроллерОдин контроллер с возможностью установки второго
Количество хост - каналов на контроллер2 x 16Gb Fibre Channel порта; 2 x 1GbE iSCSI порта
РасширениеСерия J300Q 6Gb/s SAS
Размер кэш - памяти на контроллер8GB DDR3 ECC , расширение до 16GB
Количество жестких дисков (6G, 3G SAS, 6G, 3G SATA)16
Максимальное количество жестких дисков (6G, 3G SAS, 6G, 3G SATA)256
Повышение производительностиSSD кеширование на уровне блоков
Питание2 x 550W
Вентиляторы2 с возможностью «горячей замены»
Размеры19
Технические требования
Потребляемая мощность90-264В ~ 10A-5A 550W с PFC (коррекция фактора мощности)
Выходная мощность3.3В-25A, 5В-32A, 12В-45A
Рабочая температураОт 10 до 40°C
Относительная влажностьОт 5% до 95% без конденсата

Высокопроизводительная СХД высокой доступности в 2 раза увеличивает пропускную способность и производительность

Высокопроизводительная СХД высокой доступности 16GFCSAN

AegisSAN LX F630Q со встроенным процессором Intel Xeon, двумя портами 16G FC, двумя портами 1GbE iSCSI и одним портом управления 1GbE в два раза увеличивает пропускную способность и производительность.

Высокая производительность и доступность

F630Q на базе мощной платформы Intel Xeon использует новейшие технологии 16G Fiber Channel (FC) и fcQiSOE, повышающие производительность по IOPS в три раза.

Аппаратное обеспечение

  • Форм – фактор: 4U на 24 диска/ 3U на 16 дисков / 2U на 12 дисков, 19", для монтажа в стойку
  • Интерфейс подключения: два 16Gb Fibre Channel + два 1GbE iSCSI порта на контроллер
  • Типы дисков: 6Gb/s SAS/SATA/SSD
  • Процессор: Intel Xeon
  • Память: 4GB, до 16GB на контроллер

Выдающаяся производительность и эффективность

Технология fcQiSOE (Qsan hardware FC offload engine) повышает производительность по IOPs в три раза. Уникальный дизайн контроллеров обеспечивает системе выдающуюся производительность. Аппаратный RAID предоставляет дополнительную защиту. AegisSAN LX F630Q поддерживает VMware vSphere 6 VAAI (vStorage APIs для интеграции массивов), Citrix и Hyper-V для высоко виртуализированных сред. Благодаря использованию технологии VAAI уменьшается нагрузка на серверы и сеть, возрастает скорость развертывания новых виртуальных машин при увеличении их количества. Дисковый массив также предлагает технологию QThin – возможность тонкого управления томами, что позволяет компаниям избежать выделенного, но неиспользуемого пространства и покупать только то дисковое пространство, которое реально необходимо.

Высокая отказоустойчивость

Два активных контроллера и полностью резервируемые модульные компоненты обеспечивают массиву AegisSAN LX F630Q высокую отказоустойчивость. Система также предлагает использование технологии Multi-path с балансировкой нагрузки, в частности такие функции как MPIO, MC/S, Trunking и LACP для обеспечения еще большей надежности.

Fiber Channel

Технология передачи без потерь Fibre Channel , многопутевой ввод/вывод и балансировка нагрузки дают возможность массиву AegisSAN LX F630Q обеспечивать выдающуюся производительность и справляться с возложенными на него требованиями, не беспокоясь о потере пакетов, и без единой точки отказа. Дисковый массив является основой для хранения данных работающих сервисов. В ответ на потребности в более быстрых системах хранения система AegisSAN LX F630Q с микросхемой 16G FC разработана для удвоения пропускной способности и производительности и предоставляет новый уровень производительности с высоко доступными уровнями транзакций для максимизации потенциала производительности платформ хранения.

Усовершенствованная защита данных

Эта серия предлагает QSnap ( «мгновенные снимки» системы) и QReplica (удаленную репликацию), чтобы максимально ускорить возврат инвестиций клиентов. Резервный батарейный модуль защитит КЭШ в случае отключения электричества.

Энергосбережение

Система AegisSAN LX F630Q оснащена блоками питания 80 Plus Gold, которые позволяют экономить до 90% электроэнергии. Автоматическое прекращение вращение диска также позволяет сократить расход электроэнергии, так как именно жесткие диски потребляют больше всего энергии в системе хранения.

Основные характеристики
Интерфейсы 16Gb FCfQiSOE (Qsan hardware FC offload engine)
Поддержка FCP-2 & FCP-3
До 126 узлов
До 128 хостов
До 1024 сессий на контроллер
Интерфейсы
iSCSI

QiSOE (Qsan hardware iSCSI offload engine)
Поддержка Jumbo frame
Режимы Header/Data digest
Аутентификация CHAP
VLAN
До 32 узлов
До 32 хостов
До 128 сессий на контроллер

RAID и том

Уровни RAID 0,1,0+1,3,5,6,10,30,50, 60, JBOD;
N-way зеркалирование;
До 4096 логических томов;
До 64 жестких дисков на группу томов;
Один логический том поддерживает одновременное подключение 16 хостов;
Глобальные и выделенные "hot spare" диски горячего резерва;
Сквозное кэширование и кэширование с отложенной записью;
Расширение тома on-line;
Мгновенная доступность массива;
Автоматическое восстановление массива;
Миграция тома on-line;

Высокая отказоустойчивостьДва активных RAID контроллера;
Зеркалирование кэша через два канала с высокой пропускной способностью (NTB);
Гибкое управление правами на RAID группы;
Возможность модернизации встроенного ПО в режиме on-line;
Единый порт управления обоими контроллерами;
Поддержка технологии Multipath и балансировка нагрузки (Microsoft MPIO, MC/S, Trunking, LACP);
Повышение производительностиSSD кеширование на уровне блоков
Усовершенствованная защита данныхУдаленная репликация данных с помощью QReplica;
QSnap writeable snapshot;
Клонирование массива;
Поддержка службы фонового копирования тома Microsoft VSS;
Локальное N-way зеркалирование;
Перенос массива без простоя;
Мгновенное восстановление конфигурации массива;
Модули батареи для питания кэша контроллера (BBM) с возможностью "горячей замены", 72 часа для 4GB RAM;
УправлениеПО QCentral на базе Java, LCM, последовательный порт для управления, UPS console, SSH telnet, HTTP веб интерфейс, Secured Web (HTTPS), LED индикаторы, iSNS, S.E.S.;
СообщенияEmail; SNMP trap; Browser pop-up windows; Syslog; Windows Messenger;
Поддержка ОСWindows XP/7, Windows Server 2003R2, Windows Server 2008, Windows Server 2008 R2 и 2012, Windows Server 2012; Red Hat Enterprise Linux 5/ 6; Solaris 10/11; Mac OS 10.6 или более поздние версии;
ВиртуализацияVMware VAAI; Citrix; Hyper-V;
ЭнергосбережениеQThin (thin provisioning); блоки питания 80 Plus Gold; автоматическое прекращение вращения диска
СертификатыRoHS, CE, FCC, BSMI,UL, cUL
Гарантия3 года на систему
1 год на батарейный модуль
Технические требования:
Потребляемая мощность90-264В ~ 10A-5A 550W с PFC (коррекция фактора мощности)
Выходная мощность3.3В-25A, 5В-32A, 12В-45A
Рабочая температураОт 10 до 40°C
Относительная влажностьОт 5% до 95% без конденсата

Функции

Оптимальное соотношение «цена – производительность»

Технология fcQiSOE (Qsan Hardware iSCSI Offload Engine)

AegisSAN LX F630 предлагает технологию fQiSOE (Qsan hardware FC offload engine), которая включает выделенное ядро процессора для обработки пакетов FCI. С использованием fQiSOE производительность по IOPs увеличивается в 3 раза.

Thin Provisioning
В системе AegisSAN LX F630 используется технология thin provisioning, чтобы предоставить больше физических ресурсов, чем есть на самом деле. Компаниям не нужно заранее резервировать пространство хранения. Они покупают только то дисковое пространство, которое необходимо на самом деле. Это повышает эффективность использования пространства и позволяет клиентам экономить.

Восстановление данных: QSnap и QReplica
Защита данных и backup играют важную роль в системах хранения. QSnap ( «мгновенные снимки» системы) – это очень эффективный с точки зрения затрат способ защиты данных. Snapshot создает копию данных на конкретный момент времени. QSnap копирует только измененные данные вместо всех, при этом значительно экономится дисковое пространство. QReplica – это инструмент удаленной репликации, позволяющий передавать полные копии данных через LAN или WAN между системами хранения. Кроме того, QReplica поддерживает одновременную репликацию нескольких логических томов на систему.

Виртуализация
Виртуализация – это создание виртуальной машины, которая работает как реальный компьютер с операционной системой. Между системами хранения и серверами создается дополнительный слой программного и аппаратного обеспечения таким образом, что приложениям не важно, в каком месте системы хранятся их данные. Это значительно повышает гибкость, скорость, масштабируемость и управляемость систем. AegisSAN LX F630Q поддерживает VMware, Citrix and Hyper-V.

Отказоустойчивость аппаратного обеспечения
СХД Qsan оснащены полностью резервируемыми компонентами для всех основных функций, включая два активных RAID контроллера, блоки питания, вентиляторы, резервные батарейные модули и порты расширения SAS JBOD. Возможность «горячей замены» позволяет осуществлять работу в безостановочном режиме.

SSD кеширование
Увеличение производительности системы за счет использования SSD в качестве кэша. Интеллектуальная система анализирует все запросы на чтение/запись и копирует часто используемые данные на SSD
