СХД Qsan Q500-P21-D424 (Q500-P21-D424)

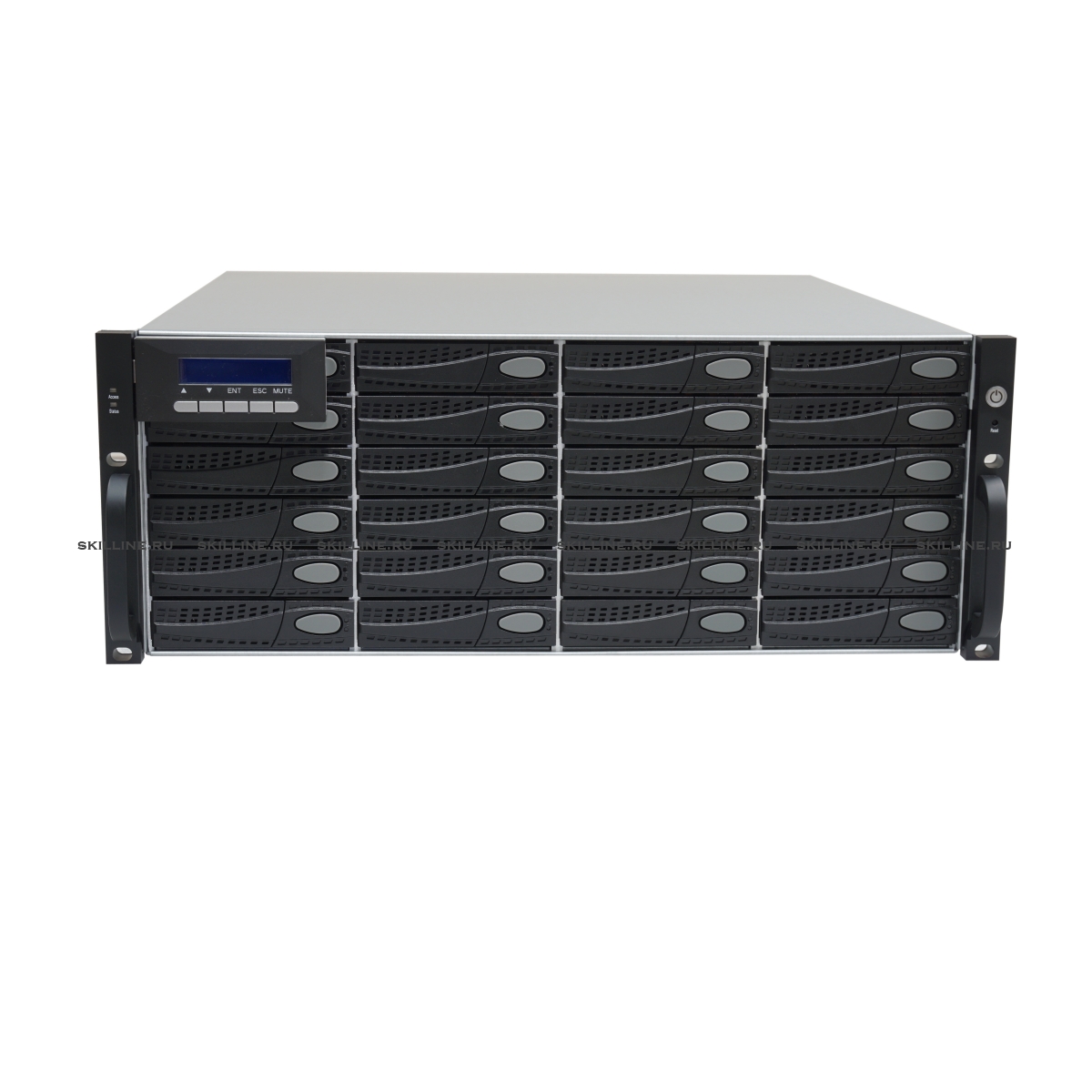

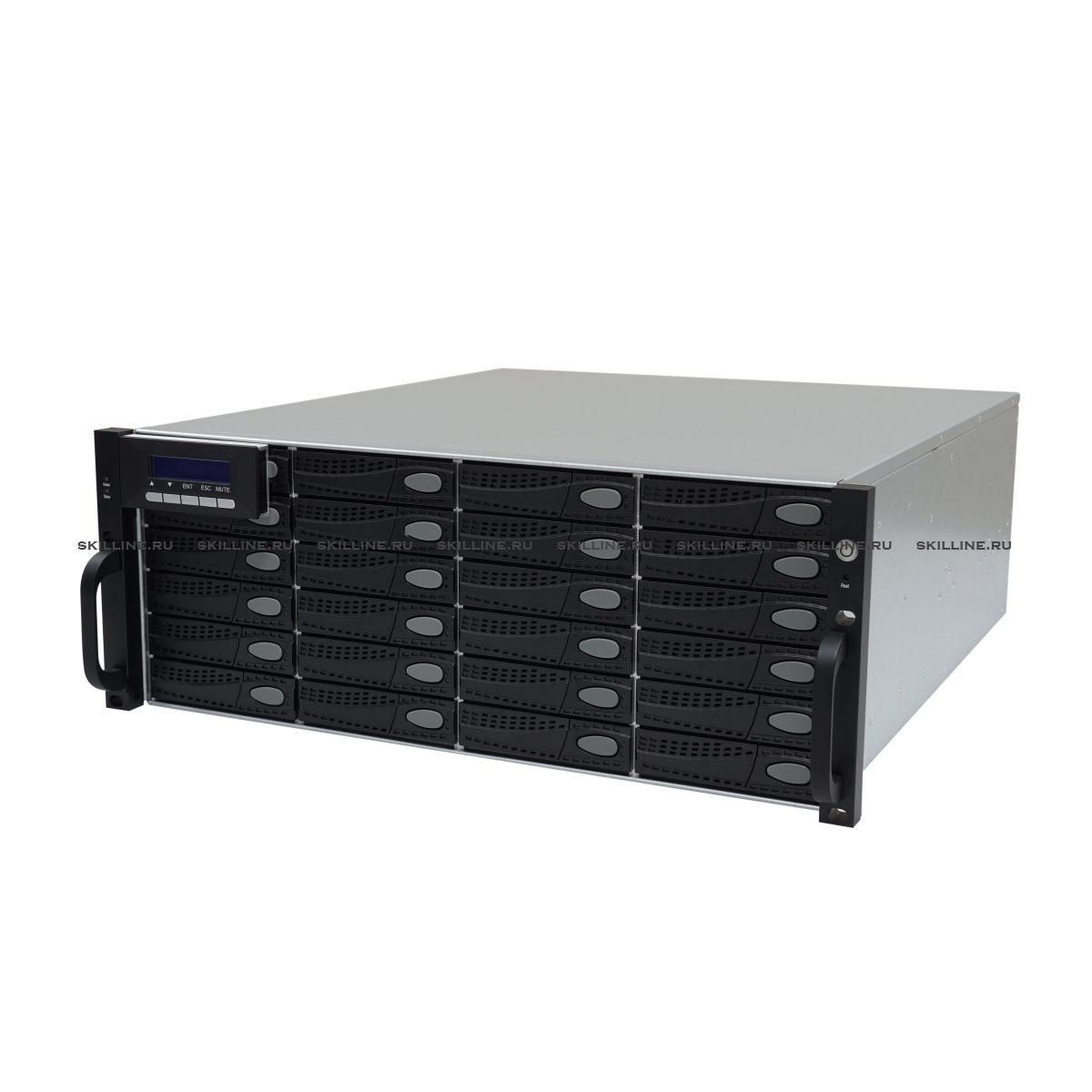

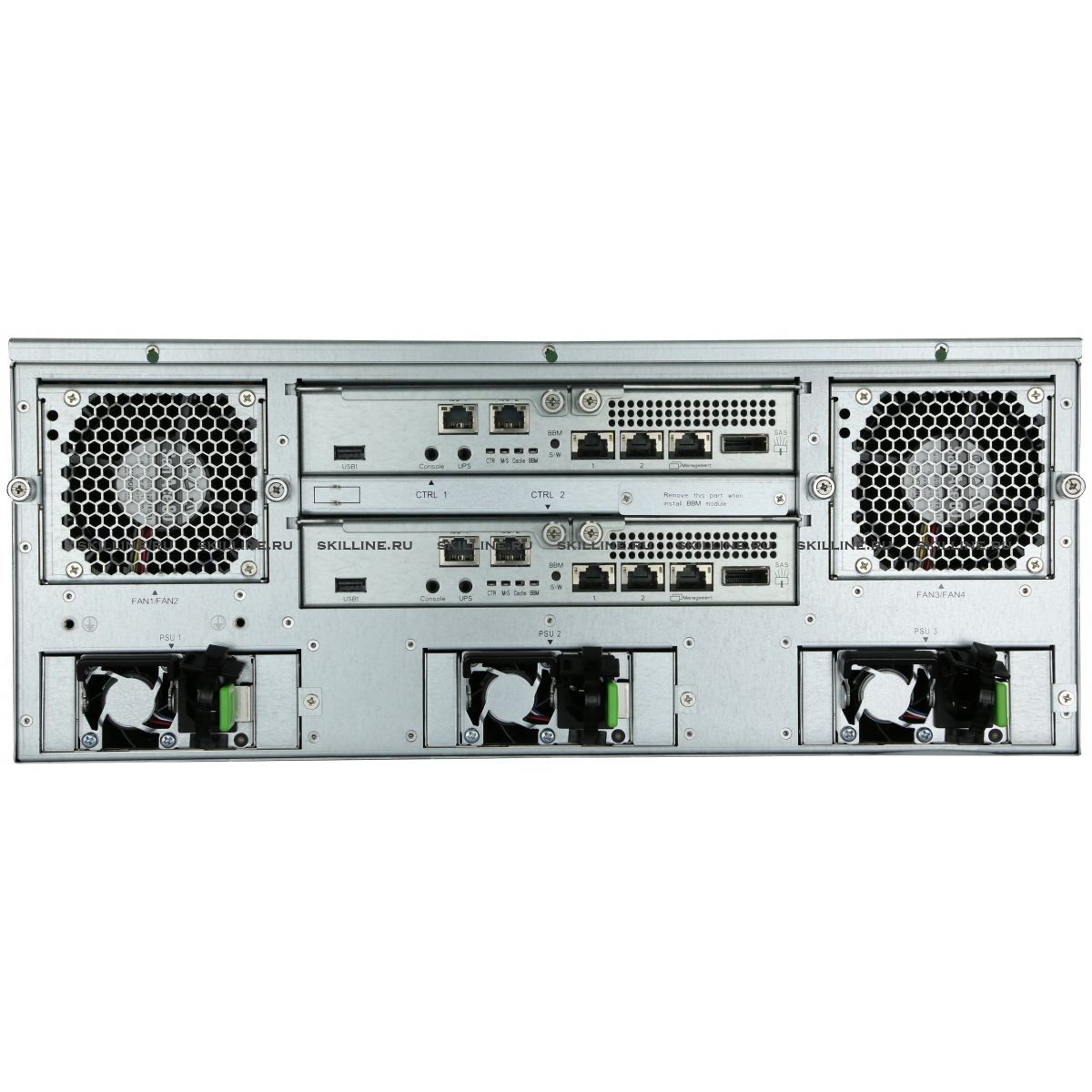

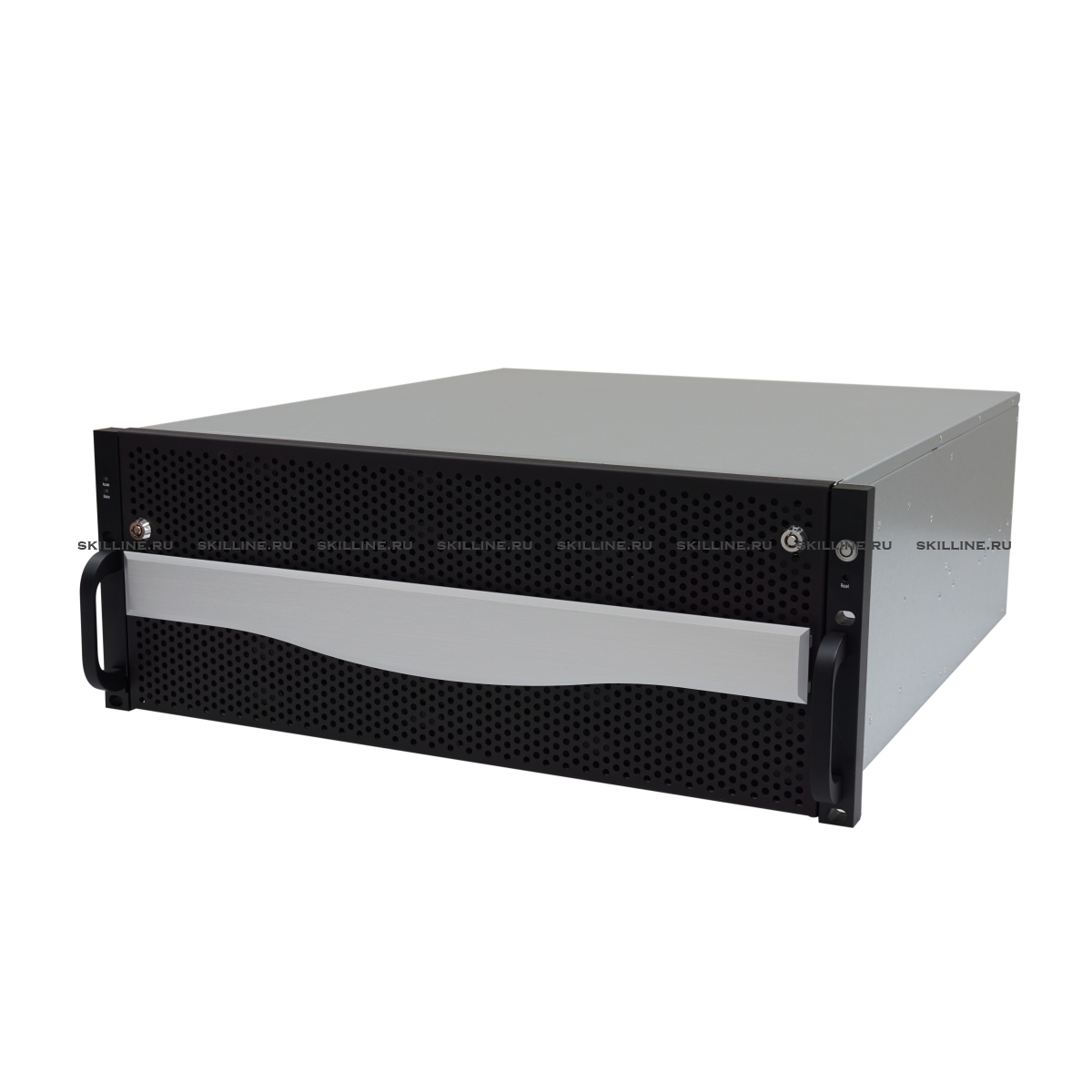

Система хранения данных Qsan Q500-P21-D424


Не нашли то, что искали?

Оставьте запрос и наши менеджеры подберут нужную модель!


Внешний интерфейс
Резервирование контроллера1 контроллер, второй – опционально
Объём кэш-памяти4GB. Расширение до 16GB
Количество хост-соединений6 x 1Gb/s iSCSI
Пропускная способность хост-каналадо 650 MB/sec
 SAS и SATA II
Память Storage контроллера24 x 3.5
Поддерживаемые дискиiSCSI
Расширение дискового пространстваJ300Q серии
Макс. количество дисков, расширение JBOD256
Блок питания3 x 550W
Размеры системыСтойка 19
Один/ два контроллераRAID 0,1,0+1,3,5,6,10,30,50, 60, JBOD, локальное N-way зеркалирование
Характеристики RaidДо 4096 логических томов; До 64 жестких дисков на группу томов; Один логический том поддерживает одновременное подключение 16 хостов;
Повышение производительностиSSD кеширование на уровне блоков
Характеристики iSCSIПоддержка до 128 узлов, поддержка до 128 хостов, поддержка до 128 сессий на контроллер
Функциональные возможностиQReplica remote replication QSnap writable snapshot Microsoft Windows Volume Shadow Copy Services (VSS) Configurable N-way mirror Online disk roaming Instant volume restoration Hot pluggable battery backup module (BBM)
УправлениеQCentral Java-based centralized management software. LCM, Serial console, UPS console, SSH telnet, HTTP Web UI, Secured Web (HTTPS), LED idicators, iSNS, S.E.S.
НотификацияEmail; SNMP trap; Browser pop-up windows; Syslog; Windows Messenger
Поддержка ОСWindows Server 2003, Windows Server 2003R2, Windows Server 2008 R2; Red Hat Enterprise Linux 5; Solaris 10; Mac OS X
Виртуализация данныхVMware Ready; Hyper-V; Citrix Ready
Электрические параметрыПотребляемая мощность: 100-240В ~ 7A-4A 500Вт с PFC (Коррекция фактора мощности); выходная мощность: 3.3V-25A; 5V-32A; 12V-40A; Рабочая температура 0 до 40°C; Влажность 5% to 95% (без конденсата)
Гарантия производителя3 года
Гарантия производителя на запчасти1 год
Количество вентиляторов2
Физические характеристики
Тип шасси4U
Форм-факторrack

Отказоустойчивое решение SAN 10GBase-T iSCSI

AegisSAN Q500-P21 с двумя портами 10GBase-T iSCSI, двумя 1GbE iSCSI портами и одним 1GbE портом управления с высокой отказоустойчивостью и производительностью для крупных компаний и сегмента SMB.

Решение SAN, обеспечивающее оптимальное соотношение «цена – производительность»

AegisSAN Q500-P21 представляет собой современную систему хранения, разработанную специально для того, чтобы помочь заказчикам достичь большего с наименьшими затратами, используя оптимальные конфигурации аппаратного обеспечения, два активных контроллера, полностью модульные компоненты, а также уникальный софт.

Аппаратное обеспечение

  • Форм - фактор: 4U 24-Bay / 3U 16-Bay / 2U 12-Bay, 19" для монтажа в стойку
  • Интерфейс подключения: два 10GbE iSCSI + два 1GbE iSCSI порта на контроллер
  • Типы дисков: 6Gb/s SAS/SATA/SSD
  • Процессор: Intel Briarwood SOC
  • Память: 4GB, до 8GB на контроллер

Высокая отказоустойчивость

Два активных контроллера и полностью резервируемые компоненты делают системы серии AegisSAN Q500 высоко отказоустойчивыми. Данная система предлагает использование технологии Multipath с балансировкой нагрузки, в частности такие функции как MPIO, MC/S, Trunking и LACP для обеспечения еще большей надежности.

Энергосбережение

Дисковый массив AegisSAN Q500 имеет последнюю разработку Intel, первый в мире процессор на базе Atom с низким энергопотреблением. Эта платформа включает такие функции как коррекция ошибок, поддержка 64 – bit и технологий виртуализации.
Кроме того, система AegisSAN Q500 оснащена блоками питания 80 Plus Gold, которые позволяют экономить до 90% электроэнергии.
Автоматическое прекращение вращение диска также позволяет сократить расход электроэнергии, так как именно жесткие диски потребляют больше всего энергии в системе.

Усовершенствованная защита данных

USB LCM позволяет избежать утечки данных в ЦОДах, снизить совокупную стоимость владения и оптимизировать процесс управления для системных администраторов. Эта серия предлагает также QSnap ( «мгновенные снимки» системы) и QReplica (удаленную репликацию), чтобы максимально ускорить возврат инвестиций клиентов. Резервный батарейный модуль защитит КЭШ в случае отключения электричества.

Высокая производительность и эффективность

Технология QiSOE (Qsan hardware iSCSI offload engine) значительно повышает производительность массива. Дизайн контроллеров AegisSAN Q500 обеспечивает высокие показатели IOPS и высокую пропускную способность для приложений, для которых критична производительность. Аппаратный RAID гарантирует высокую надежность.

Система хранения высокой плотности предлагает технологию QThin ( thin provisioning), чтобы предоставить больше физических ресурсов, чем есть на самом деле. Системные администраторы смогут избежать зарезервированного, но неиспользуемого пространства, и покупать только то дисковое пространство, которое на самом деле необходимо. Это позволяет эффективно использовать пространство хранения и сократить расходы.

AegisSAN Q500 поддерживает VMware vSphere 6 VAAI (vStorage APIs для интеграции массива), Citrix и Hyper-V для высоко виртуализованных сред. Благодаря использованию технологии VAAI уменьшается нагрузка на серверы и сеть, возрастает скорость развертывания новых виртуальных машин при увеличении их количества.

Увеличение производительности системы за счет использования SSD в качестве кэша. Интеллектуальная система анализирует все запросы на чтение/запись и копирует часто используемые данные на SSD.

Встроенное ПО

AegisSAN Q500 предлагает такие полезные функции как QSnap («мгновенные снимки системы»), клонирование тома, QReplica (удаленная репликация), Windows VSS, N-way зеркалирование для всесторонней защиты данных.



Основные характеристики
Хост интерфейсы iSCSIQiSOE (Qsan hardware iSCSI offload engine)
Jumbo frame
Аутентификация CHAP
Виртуальный LAN
Поддержка iSNS
Role-based access control / Active directory
Поддержка до 64 узлов
Поддержка до 64 хостов
До 256 сессий на контроллер
RAID и томУровни RAID 0,1,0+1,3,5,6,10,30,50, 60, JBOD, N-way зеркалирование
До 2048 логических томов
До 64 жестких дисков на группу томов
Один логический том могут одновременно использовать до 16 хостов
Глобальные и выделенные «hot spare» диски горячего резерва
Сквозное кэширование и кэширование с отложенной записью
Расширение тома on-line
Мгновенная доступность массива
Автоматическое восстановление массива
Миграция тома on-line
Высокая отказоустойчивостьДва активных RAID контроллера
Зеркалирование КЭШа через два канала с высокой пропускной способностью
Гибкое управление правами на группы RAID
Failover порта управления
Возможность модернизации прошивки в режиме online без простоя системы (для систем с 2 контроллерами)
Поддержка технологии Multipath и балансировка нагрузки (Microsoft MPIO, MC/S, Trunking, LACP)
Повышение производительностиSSD кеширование на уровне блоков
Усовершенствованная защита данныхQReplica (удаленная репликация)
QSnap ( «мгновенные снимки» системы)
Клонирование тома
VSS
Локальное N-way зеркалирование
Миграция диска в режиме online
Мгновенное восстановление конфигурации массива
Модули батареи для питания КЭШа контроллера (BBM) с возможностью «горячей замены» ((BBM, 72 часа для 4GB RAM)
Network UPS
УправлениеQCentral на базе Java, USB LCM, Serial console, UPS console,
HTTP Web UI, Secured Web (HTTPS), SSH telnet, LED indicators, iSNS, S.E.S., Wake-on-LAN
СетьDHCP, статический IP, NTP, Trunking, LACP, VLAN, Jumbo frame
СообщенияEmail; SNMP trap; Browser pop-up windows; Syslog; Windows Messenger
Поддержка ОСWindows XP/7, Windows Server 2003 R2, 2008, 2008 R2 и 2012
Red Hat Enterprise Linux 5/6; Solaris 10/11; Mac OS 10.6 или более поздние версии
ВиртуализацияVMware VAAI; Citrix; Hyper-V
ЭнергосбережениеQThin (thin provisioning)
Wake-on-LAN для запуска системы только когда это необходимо
MAID для увеличения плотности хранения и сокращения расхода электроэнергии
Блоки питания 80 Plus Gold с пониженным энергопотреблением
Автоматическое прекращение вращения диска
СертификатыRoHS, CE, FCC, BSMI, UL, cUL
Гарантия3 года гарантии на систему
1 год гарантии на модули BBM
Требования:
Потребляемая мощность90-264В~ 10A-5A 550Вт с PFC (коррекция фактора мощности), 50/60Гц
Выходная мощность3.3В-25A, 5В-32A, 12V-45A
Рабочая температура0 до 40°C
Относительная влажность5% до 95% (без конденсата)

Функции

Оптимальное соотношение «цена – производительность»

QiSOE (Qsan Hardware iSCSI Offload Engine)
Серия AegisSAN Q500 iSCSI предлагает технологию QiSOE (Qsan hardware iSCSI offload engine), которая включает выделенное ядро процессора для обработки пакетов iSCSI. С использованием QiSOE значительно увеличивает производительность.

Thin Provisioning
В серии AegisSAN Q500 используется технология thin provisioning, чтобы предоставить больше физических ресурсов, чем есть на самом деле. Компаниям не нужно заранее резервировать пространство хранения. Они покупают только то дисковое пространство, которое необходимо на самом деле. Это повышает эффективность использования пространства и позволяет клиентам экономить.

Восстановление данных: QSnap и QReplica
Защита данных и backup играют важную роль в системах хранения. QSnap ( «мгновенные снимки» системы) – это очень эффективный с точки зрения затрат способ защиты данных. Snapshot создает копию данных на конкретный момент времени. QSnap копирует только измененные данные вместо всех, при этом значительно экономится дисковое пространство. QReplica – это инструмент удаленной репликации, позволяющий передавать полные копии данных через LAN или WAN между системами хранения. Кроме того, QReplica поддерживает одновременную репликацию нескольких логических томов на систему.

Виртуализация
Виртуализация – это создание виртуальной машины, которая работает как реальный компьютер с операционной системой. Между системами хранения и серверами создается дополнительный слой программного и аппаратного обеспечения таким образом, что приложениям не важно, в каком месте системы хранятся их данные. Это значительно повышает гибкость, скорость, масштабируемость и управляемость систем.

Отказоустойчивость аппаратного обеспечения
СХД Qsan оснащены полностью резервируемыми компонентами для всех основных функций, включая два активных RAID контроллера, блоки питания, вентиляторы, резервные батарейные модули и порты расширения SAS JBOD. Возможность «горячей замены» позволяет осуществлять работу в безостановочном режиме.

SSD кеширование
Увеличение производительности системы за счет использования SSD в качестве кэша. Интеллектуальная система анализирует все запросы на чтение/запись и копирует часто используемые данные на SSD.
